在直流储能电容与三相IGBT之间的断开点连接两只25W、220V电压供电的灯泡检测IGBT故障。

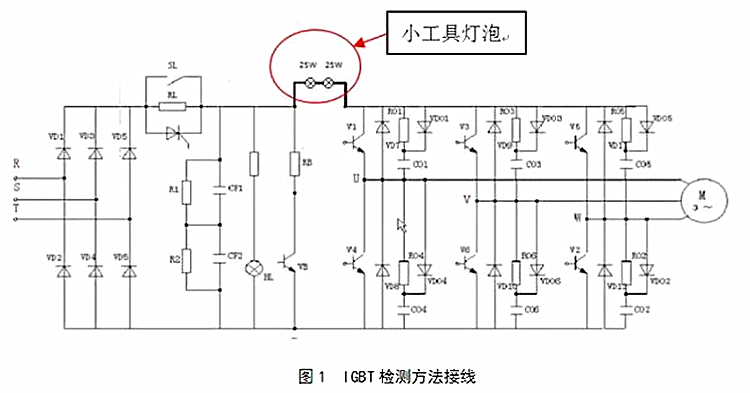

在实际应用中，电路这部分一般为连接铜排或快熔，把连接铜牌和快熔去掉，将三相逆变IGBT正电源与直流储能电容之间断开，把灯泡接在两点之间即可。IGBT检测方法接线如图1所示。

当逆变电路出现问题的时候，灯泡有限流作用，保护逆变模块，灯泡接法如图1所示。
（1）一上电灯泡就亮且变频器不运行。该情形可以说明三只逆变模块中至少有一相上下桥IGBT被击穿或漏电了。
低电压时这种情况偶尔会表现出来，但接上直流540V高压时，会出现较大的漏电流，表明模块内部绝缘有问题。出现此种问题我们可以将单只IGBT逐一拆除，如果拆到哪一相的IGBT灯泡不亮了，就表明该相IGBT坏了。

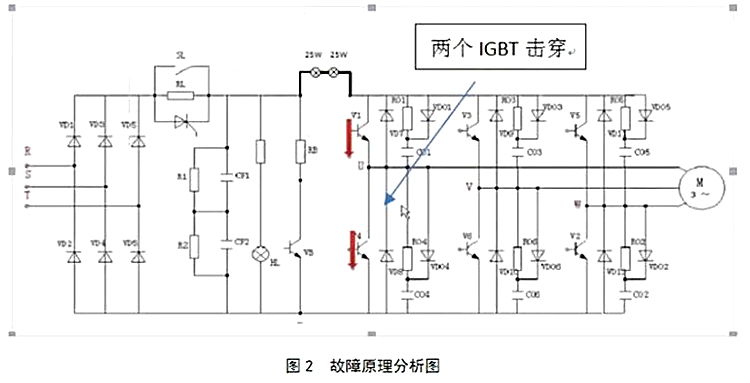

图2为故障原理分析图，假设U相的两个IGBT都击穿了，相当于U相短路，此时一上电灯泡即亮。

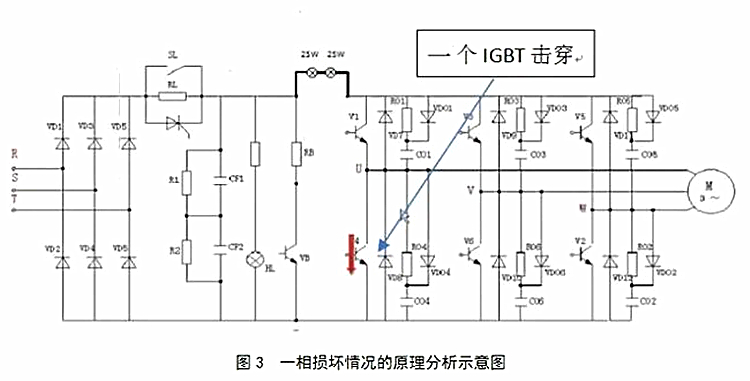

（2）通电后没有问题，但是一但运行灯泡就亮起，并且灯泡的亮度随频率的变化而变化。上述现象说明三相模块中出现了一相上桥或下桥损坏的情况，如图3所示。比如说，假设U相上桥V1收到触发激励信号而饱和导通，已经损坏的U相下桥V2与已经饱和导通的V1就形成了电源短路，故而发光。

（3）上电运行时灯泡都不亮，且三相输出的电压不平衡。
上述现象表明某相IGBT内部开路，造成导通内阻增大，接近开路状态。若发现此种问题可根据以下方式进行测量：利用万用表的直流档测量三相输出与地或进线零线间的电压，正常情形下直流几乎为零，若是发现直流电压说明其中某相上下桥的一个桥导通不良，导致输出的正负半波不对称；测量三相输出与直流母线电压的正负端，正常情形下均分直流母线电压，若是出现某相测量的时候大于母线电压的1/2，或直接接近母线电压，表明此相IGBT半桥导通不良。
